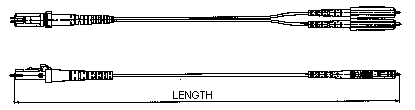

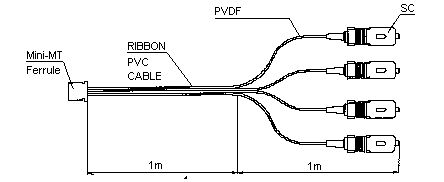

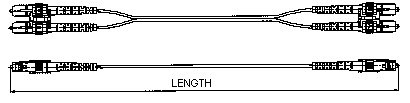

Top > 製品情報 > DVI・HDMI / Fiber Cable / Adapter Fiber cable ESCON patchcord Multi Fiber Collimator Modec onditioning patchcord Barefiber adapter Adapters DVI・HDMI / Fiber Cable / Adapter DVI・HDMI Fiber Cable Adapter DVI・HDMI 光ファイバーリンク・光DVI・HDMI・USB・IEEE1394延長ケーブル DVI光ケーブル 光ファイバ・コネクタ一体型 　 DVI光ケーブル 光ファイバ・コネクタ分離型 　 DVI光ケーブル/HDMI対応光ケーブル 　 低速対応USB対応ケーブル 　 IEEE1394 光リピーター 　 DVIセレクター＆スプリッター 　 DVIルーター 　 HDMIセレクター＆スプリッター 　 Fiber Cable Indoor Fiber cable Simplex Cable (PVC) Distribution Cable (LSZH，02~12) Simplex Cable (LSZH) Distribution Cable (LSZH，24~72) Mobile Cable (PUR，02~06) Break-out Cable (LSZH,14~18) Flat Fiber Ribbon Cables (PVC) Break-out Cable (PVC，02~12) Flat Fiber Ribbon Cable (LSZH) Break-out Cable (LSZH,02~12) Duplex Cable (PVC) Access Building Cable (LSZH) Duplex Cable (LSZH) Access Building Cable (PE，14~24) Patchcord パッチコード 下記の光ファイバコード／ケーブル、コネクタ付き光ケーブル、ご注文例をご参考の上、お問い合わせより コネクタ種類、研磨方法、ケーブル種類、ケーブル長など必要な仕様を明記してご送信下さい。 図面をご希望の場合もその旨お知らせ下さい。 ◆光ファイバコード／ケーブル　　◆コネクタ付き光ケーブル　　◆ご注文例 Adapter ESCON Adapter Features : Choice of Standard Flange Mount and Flange Mount with Panel Clips / IBM ESCON Compatible / Optional Panel Clips eliminate the need for screws / Accommodates 1.77 mm maximum panes thickness / Multimode and singlemode FC Adapter Type : Solid Type, Rectangular Type, Square Type Features : Metal Body / Available in Square Type, Solid Type, Rectangular Type, D-shaped Type, and Oval Type Specifications : Insertion Loss ≦ 0.2 dB, Withdrawal Force (g/f) 200 - 600 , Durability (1000 Mating) 0.2 dB max increase, Operating Temperature -40ﾟC to + 75ﾟC FC Adapter, FC Adapter(Plastic Housing), FC-ST Adapter, FC-SC Adapter SC Adapter Type : SC/PC Simplex, SC/PC Duplex, SC/APC Duplex Specifications : Insertion Loss ≦ 0.2 dB, Withdrawal Force (g/f) 200 - 600 , Durability (1000 Mating) 0.2 dB max increase, Operating Temperature -40ﾟC to + 75ﾟC SC Adapter(Simplex), SC Adapter(Duplex), SC Adapter(without flange), SC Adapter(Simplex, Metal Housing), SC Adapter(Duplex, Metal Housing), SC-LC Adapter(Simplex, Metal Housing), SC-ST Adapter(Simplex), SC-ST Adapter(Duplex) ST Adapter Specifications : Insertion Loss ≦ 0.2 dB, Withdrawal Force (g/f) 200 - 600 , Durability (1000 Mating) 0.2 dB max increase, Operating Temperature -40ﾟC to + 75ﾟC ST Adapter(Simplex), ST Adapter(Duplex, Plastic Housing), ST Adapter(Duplex, Metal Housing) LC Adapter Type : LC Simplex, LC Duplex Features : RJ-45 style, Small Form Factor (SFF), High performance and reliability, Polarized Specifications : Insertion Loss ≦ 0.2 dB, Withdrawal Force (g/f) 100 - 300 , Durability (1000 Mating) 0.2 dB max increase, Operating Temperature -40ﾟC to + 85ﾟC LC Adapter(Simplex, Same Height), LC Adapter(Duplex) , LC-SC Adapter(Simplex, Metal Housing), LC Adapter(Duplex, with Metal Mount Plate) MTRJ Adapter Features : RJ-45 type latching, duplex design / Small Form Factor (SFF) / Pre-polished interface available / Polarized Specifications : Insertion Loss ≦ 0.2 dB, Withdrawal Force (g/f) 100 - 300 , Durability (1000 Mating) 0.2 dB max increase, Operating Temperature -40ﾟC to + 85ﾟC MU Adapter Features : Small Form Factor (SFF) / High performance and reliability / Meet NTT MU standard / Polarized Specifications : Insertion Loss ≦ 0.2 dB, Withdrawal Force (g/f) 100 - 300 , Durability (1000 Mating) 0.2 dB max increase, Operating Temperature -40ﾟC to + 85ﾟC Hybrid Adapter (FC/SC, FC/SC(APC) etc.) Type : FC/SC, FC/SC(APC) etc. Features : Full compliance relevant specifications connectors and adapters / Conversion adapters provide minimal light loss / Simplex and Duplex are available DIN Adapter Features : Singlemode and Multimode / Ultra high precision alignment sleeve / Superior performance and durability / According to CECC 86135-801/-802 SMA Adapter Features : One-Piece Design, / Suitable for field assembly / Rugged, Hybrid (SMA-ST) version available Bare Fiber Adapters Features : Simply strip and cleave fiber and insert into the Bare Fiber Adapter / Broken fibers are removed with piano wire allwing hundreds of insertions / Accomodates 125μm clad fiber with Insertion loss < 1dB FDDI Adapter Features : Plarizede to ensure proper mating / Duplex breakout version / Thermoplastic, fleme retardant housing / Adapter housing quickly and securely snaps together, no screws その他の製品詳細は、お手数ですがお問い合わせフォームまたはsales@ostenp.comにお願いします。 ◆光ファイバーコード／ケーブル ・ケーブル単芯、2心、4心、8心、多心単芯変換コード（ファンアウト） ・各種コード集合型多心ケーブル ・その他、様々な仕様環境に応じた最適な光ファイバーケーブルをご用意しております。 TOP OF THIS PAGE ▲ ケーブル 種類 構造例 ファイバ心数 仕上がり外径 光ファイバ心線種類 シース種類 単芯 (Simplex) 900mm心線 (Simplex 900μm Tight Buffered Fiber) 1 Fiber 0.9mm 2.0mm 3.0mm ・SM ・GI50 ・GI62.5 ・RISER(OFNR) ・LOW SMOKE ZERO HALOGEN(LSZH) ・PLENUM(OFNP) 単芯コード(Simplex cord) 2心 (Duplex) メガネ2心コード（Duplex zipcord) 2 Fiber 1.8mm x 2 2.0mm x 2 3.0mm x 2 丸形2心コード(Duplex Round Type) 4.7mm 多心 (Multi-fiber) テープコード(Multi-fiber Jacketed Ribbon) 2, 4, 8, 12,それ以上の心数もあります。 心数によってそれぞれの外径が違ってきます。 多心分岐コード(Multi-fiber Distribution Fanout 2〜144までの心数も可能。仕様については別途ご相談下さい。 注：シースの色は、SMファイバの場合は黄色、GIファイバの場合はオレンジ色となります。 （指定の色がある場合は、弊社営業へご相談ください。） ◆コネクタ付光ケーブル ・光ファイバの種類と代表的な特性 TOP OF THIS PAGE ▲ 種類／項目 SM GI (50) GI (62.5) 波長(μm) 1.31 0.85 1.30 0.85 1.30 伝送損失(dB/km) < 0.5 < 3.0 < 1.0 < 3.5 < 1.5 コア径(μm) 9 50 62.5 クラッド径(μm) 125 ・研磨方法と特性 研磨と特性／ファイバ種類 研磨方法 接続損失(I.L.) 反射減衰量(R.L.) GIファイバ (50/125, 62.5/125) PC < 0.20dB > 30dB SMファイバ (9/125) PC < 0.20dB > 30dB SPC < 0.20dB > 50dB AdPC < 0.20dB > 50dB UPC < 0.20dB > 55dB APC(8ﾟ) < 0.20dB > 65dB ・加工可能コネクタ組み合わせ一覧 光コネクタ型名 心数 光ファイバ種類 ケーブル種類 （外径サイズ） 反射減衰量(R.L.) SM GI50 GI62 単芯 2心 多心 PC SPC AdPC UPC APC φ0.9 φ2.0 φ2.8 φ3.0 φ1.6x2 φ1.8x2 φ2.0x2 φ2.8x2 φ3.0x2 2,4,8 ,12 ﾃｰﾌﾟ 心線 多心分岐 (ﾌｧﾝｱｳﾄ) FC 1 ○ ○ ○ ○ ○ ○ ○ ○ - ○ ○ ○ ○ ○ ○ SC 1 ○ ○ ○ ○ ○ ○ ○ ○ - ○ ○ ○ ○ ○ ○ ST 1 ○ ○ ○ ○ ○ ○ ○ ○ - ○ ○ ○ ○ ○ - LC 1 ○ ○ ○ ○ ○ ○ ○ ○ - ○ ○ ○ ○ ○ ○ MU 1 ○ ○ ○ ○ ○ ○ ○ ○ - ○ ○ ○ ○ ○ - MTRJ 2 ○ ○ ○ ○ ○ - ○ - - ○ ○ ○ - - - MT 2,4, 8,12 ○ ○ ○ - - - - - ○ ○ ○ ○ - - ○ MPO 2,4, 6,8, 12 ○ ○ ○ - - - - - ○ ○ ○ ○ - - ○ E2000 1 ○ ○ ○ ○ ○ ○ ○ ○ - ○ ○ ○ ○ ○ ○ FDDI 2 ○ ○ ○ - - - - ○ - ○ ○ - - - - ESCON 2 ○ ○ ○ ○ - - - ○ - ○ ○ - - - - ◆ご注文例 TOP OF THIS PAGE ▲ 例 [１] A端側 B端側 ケーブル SC両端付（UL難燃形）　PC研磨 GI50ファイバ 2心メガネφ2.0コード RISER(OFNR)シース ケーブル長さ：5m OST-DU-P-J-2-2-2-DU-P-B-005 例 [２] A端側 B端側 ケーブル MTRJコネクタ ガイドピン有り UPC研磨 DUPLEX MUコネクタ UPC研磨 SMファイバ 2心メガネφ1.6ミニコード RISER(OFNR)シース ケーブル長さ：6.5m OST-RP-U-J-1-2-5-DM-U-B-6p5 例 [３] A端側 B端側 ケーブル MTコネクタ ガイドピンなし PC研磨 SCコネクタ （UL難燃型） PC研磨 PC研磨　GI50ファイバ 4心テープコード RISER(OFNR)シース ケーブル長さ：図面指定 OST-TN-P-P-2-3-1-X-SL-P-B-XXX
